ICY DOCK M.2 NVMe SSD to PCIe 3.0 x4 어댑터 사용 후기

ICY DOCK M.2 NVMe SSD to PCIe 3.0 x4 어댑터 사용 후기

고성능 SSD를 컴퓨터에 쉽고 간단하게 연결할 수 있는 애드온카드를 소개 하려고 합니다. ICY DOCK EZConvert Ex Pro M.2 NVMe SSD to PCIe 3.0 x4 어댑터 인데요. ICY DOCK에서는 3가지 형태의 제품을 사용할 수 있는데요. 이번에 3가지 모델을 모두 다 사용해 보려고 합니다. 데스크탑에서도 사용이 가능하고 eGPU박스나 또는 NAS에서도 가능하다면 활용이 가능합니다. PCIe 슬롯이 있다면 연결해서 간단하게 사용이 가능한데요. 요즘은 메인보드에 M.2 슬롯이 많긴 하지만 만약 없는 메인보드에 연결하거나 또는 여러개의 장치를 연결해야할 경우라면 활용해볼 수 있는 장치 입니다.

좀 더 저렴한 제품도 있긴하지만 ICY DOCK의 제품은 좀 고급스러운 형태 입니다. 방열판도 있는 모델이 있어서 고성능 모델을 사용하기에도 적합한 제품 입니다.

ICY DOCK M.2 NVMe SSD to PCIe 3.0 x4 어댑터 사용 후기

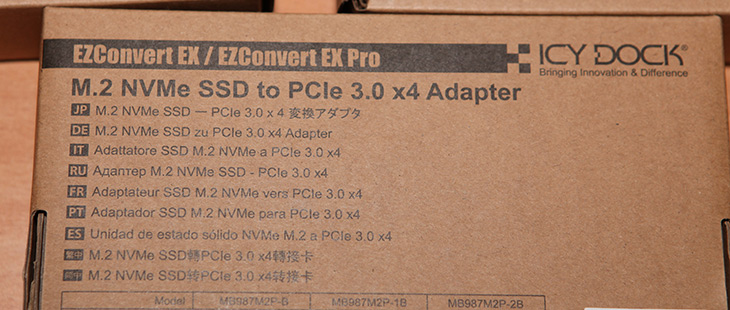

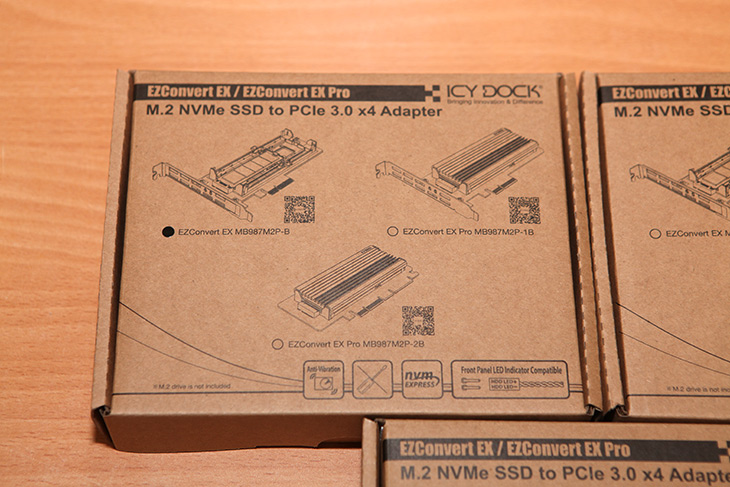

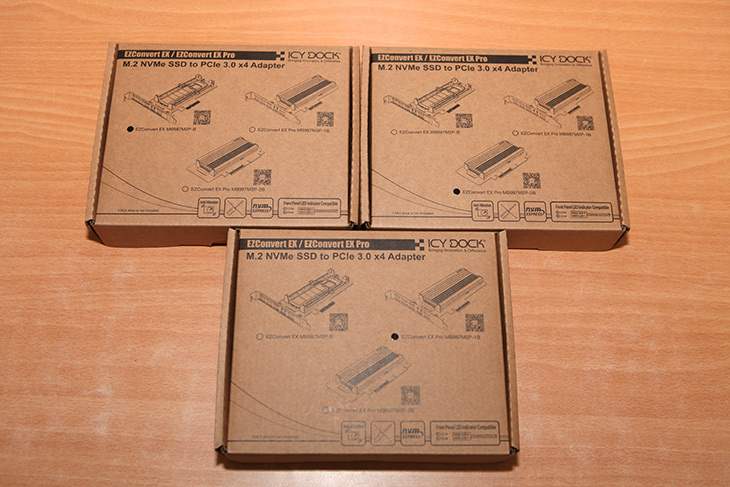

제품 박스 인데요. 3가지 형태의 제품이 준비가 되어있습니다. 모두 다 제품의 기능은 비슷한데요. 제품 외형이 다른만큼 용도나 활용도도 약간은 차이가 있습니다.

EZConvert Ex Pro MB987M2P-1B
EZConvert Ex MB987M2P-B
EZConvert Ex Pro MB987M2P-2B

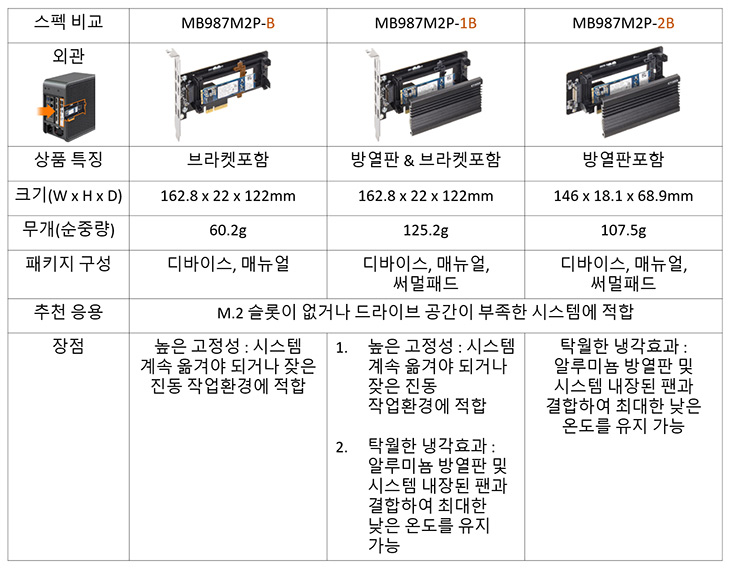

이렇게 3가지 제품이 있는데요. 2가지 제품은 방열판의 유무차이가 있고, 하나는 슬롯가이드가 없는 형태 입니다.

M.2 NVMe SSD를 지원하는 애드온카드인데요. PCIe 3.0x4로 연결되는 제품이라 최대 속도를 이용할 수 있습니다.

제품은 포장이 무척 잘 되어있었는데요. EZConvert Ex Pro MB987M2P-1B를 먼저 살펴보려고 합니다.

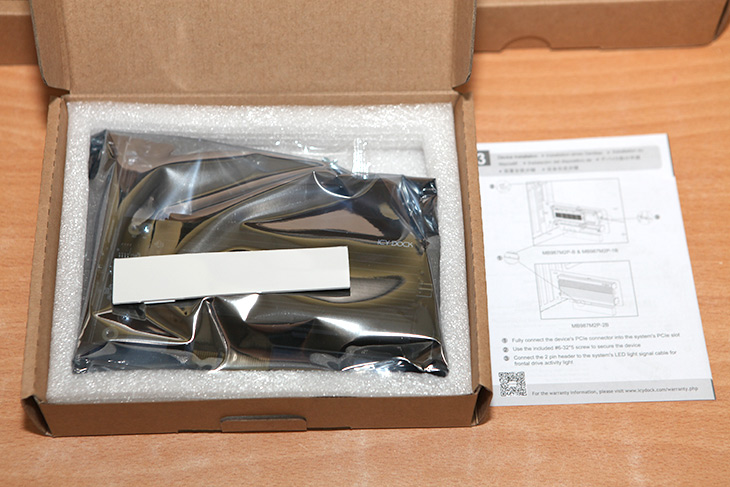

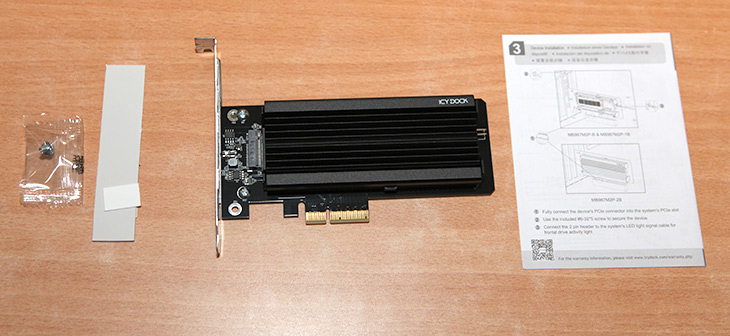

EZConvert Ex Pro MB987M2P-1B 과 써멀, 볼트, 설명서가 들어있습니다.

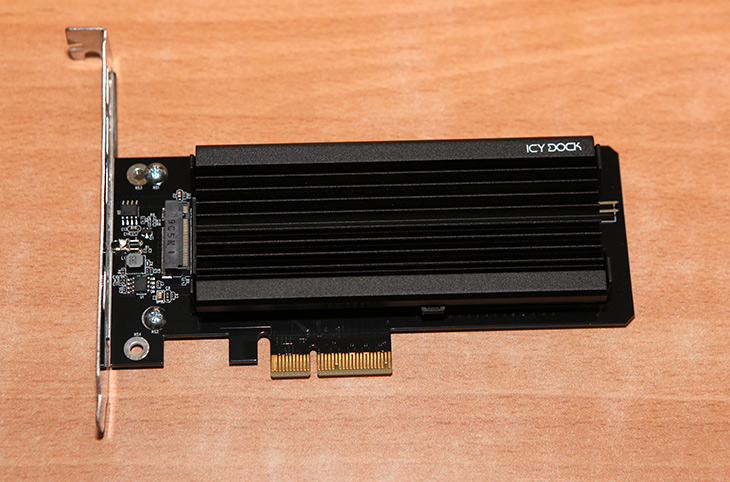

EZConvert Ex Pro MB987M2P-1B는 카드형태의 제품 인데요. M.2 SATA와 M.2 NVMe 를 같이 지원하는 타입의 카드 제품들도 있긴 한데요. 이 제품은 NVMe SSD만 지원을 합니다. 슬롯이 1개이고 대신 방열판도 있고 좀 더 고급스러운 외형을 가지고 있습니다.

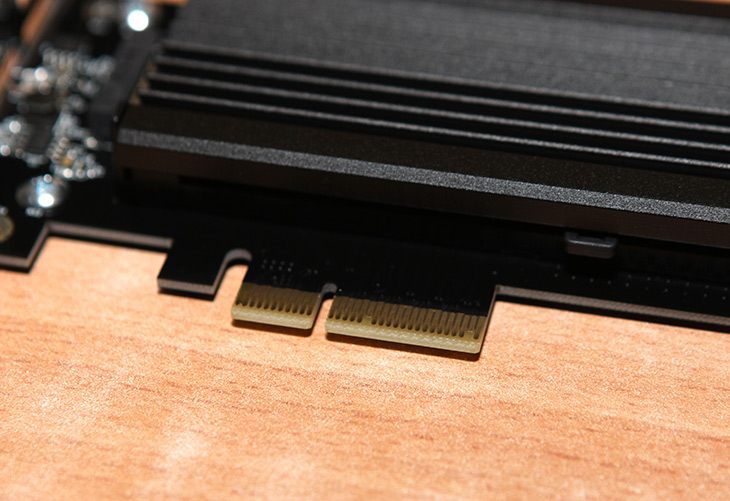

PCIe3.0 x4를 지원하므로 32Gb/s를 지원을 합니다. PCIe4.0이 나온상태라 더 높은 성능을 지원하는지는 아직 테스트를 안해봤지만 스펙상으로는 PCIe3.0x4를 지원을 합니다.



이 제품은 별도의 툴이 없어도 조립을 할 수 있는 형태 인데요. 다만 제품을 케이스에 고정할 때 볼트를 고정해야 하므로 완전한 툴리스는 아니긴 하네요. 결국 드라이버가 한번은 필요하네요.

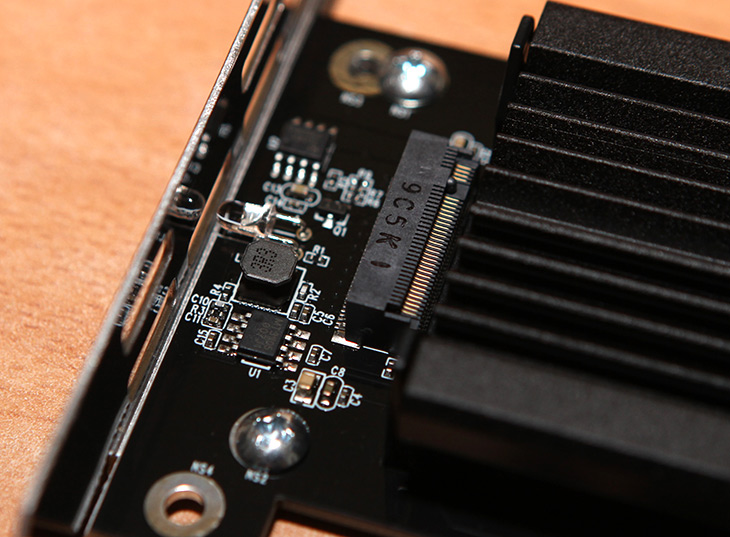

이 제품은 저장장치의 엑세스를 확인할 수 있는 점퍼가 있습니다. HDD LED 등에 연결하면 SSD의 동작상태를 램프로 확인할 수 있습니다. 다만 요즘은 이런것을 굳이 연결을 안하는 추세라 굳이 필요한가? 싶긴 한데요. 다만 서버용으로 사용하거나 할 때는 동작 부분을 확인해야하므로 이런 부분이 있는 것은 나쁘진 않네요.

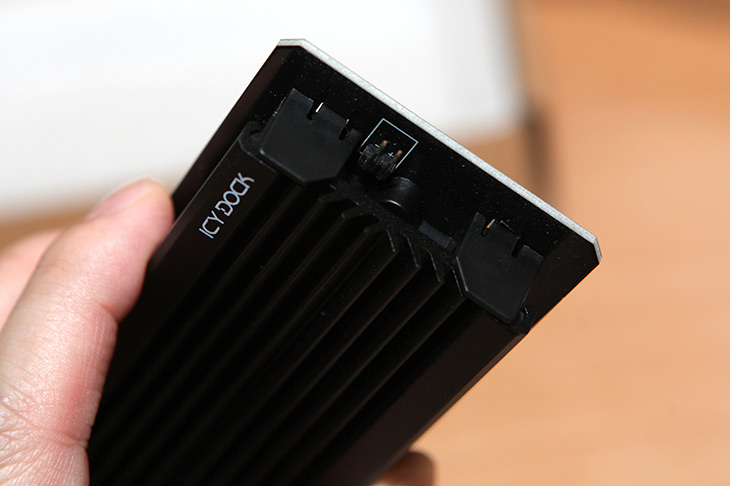

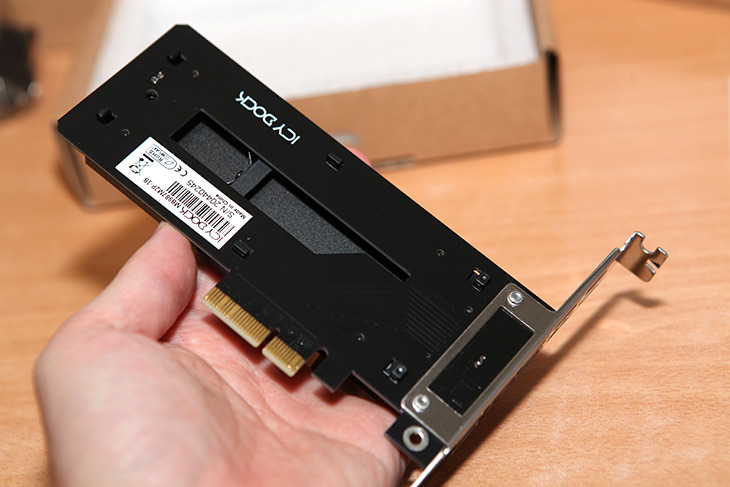

카드의 윗부분이 구멍이 뚫린 형태 입니다. 상단애 백플레이트까지 있었다면 정말 좋았겠지만 그정도까진 아니네요. 다만 구멍을 뚫어서 디자인을 조금 살렸습니다. 열이 좀 더 잘 빠져나가는 역할도 함께 합니다.

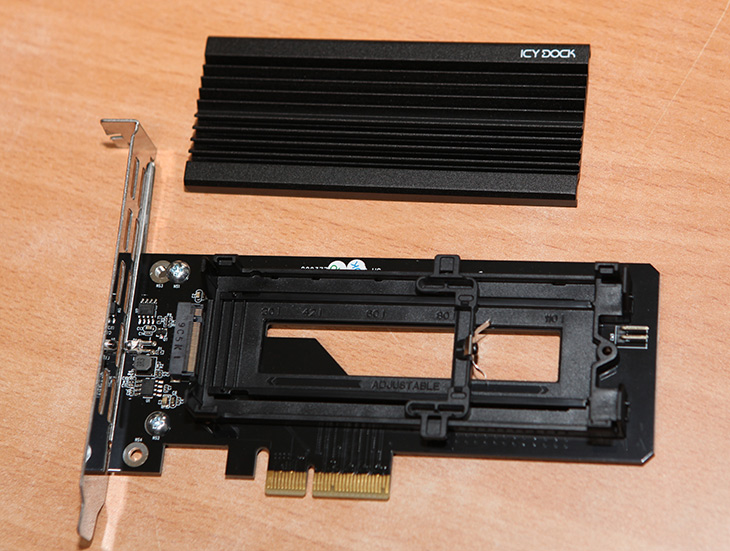

방열판은 한쪽을 잡고 당기면 그냥 빠지는 형태 입니다. 끼워진 형태로 조립이 되어있네요.

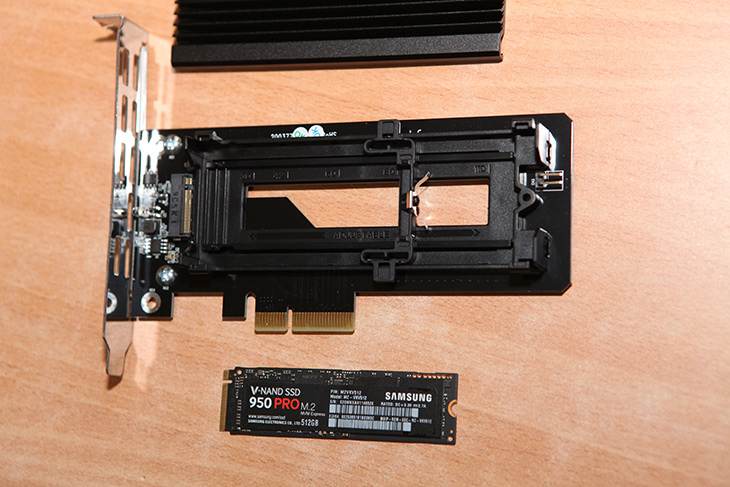

NVMe SSD를 장착을 할 수 있는데요. 드라이버나 별도의 툴이 없이 그냥 손으로 조립이 가능합니다.

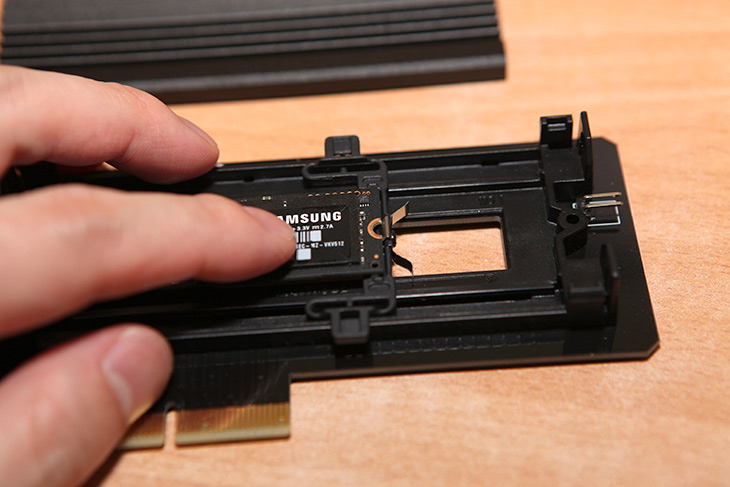

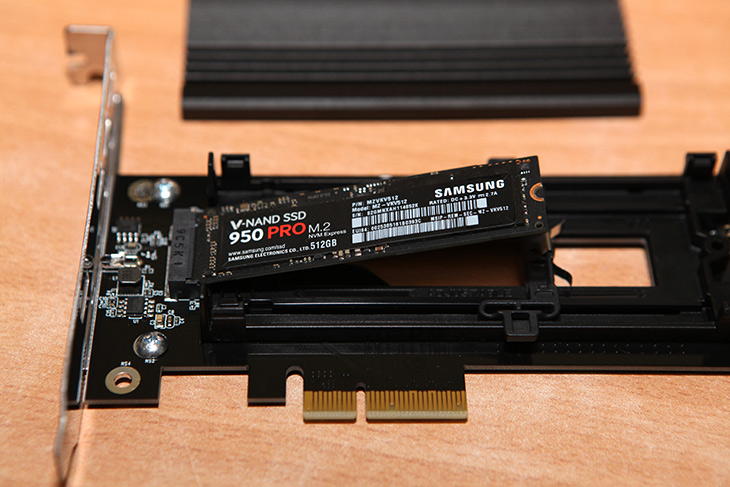

M.2 슬롯에 먼저 저장장치를 끼웁니다. 한쪽이 사진처럼 이렇게 올라오게 되는데요.

누르면 고정이 됩니다. 그리고 이 제품이 괜찮았던 것은 2230~22110 까지 모든 타입의 길이를 지원을 합니다. 그런데 볼트도 필요가 없고 그냥 누르면 고정이 됩니다. 브라켓 부분이 왔다갔다 할 수 있어서 원하는 형태를 고정을 쉽게 할 수 있네요.

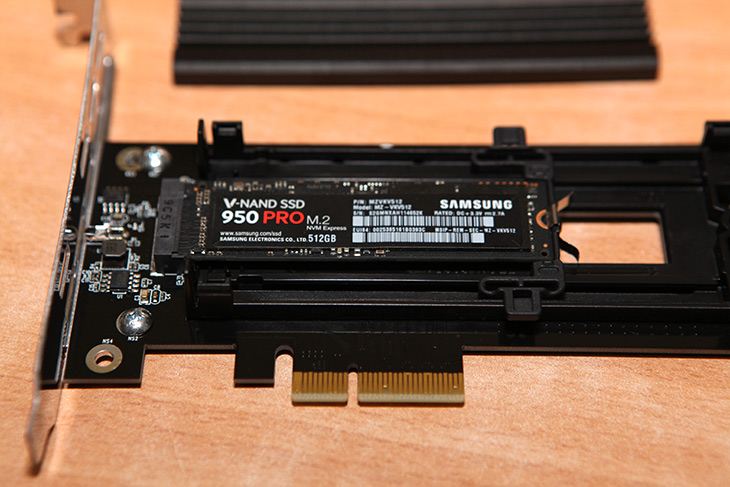

M.2 SSD를 장착한 모습인데요. 너무 쉽고 분리도 너무 간단했습니다.

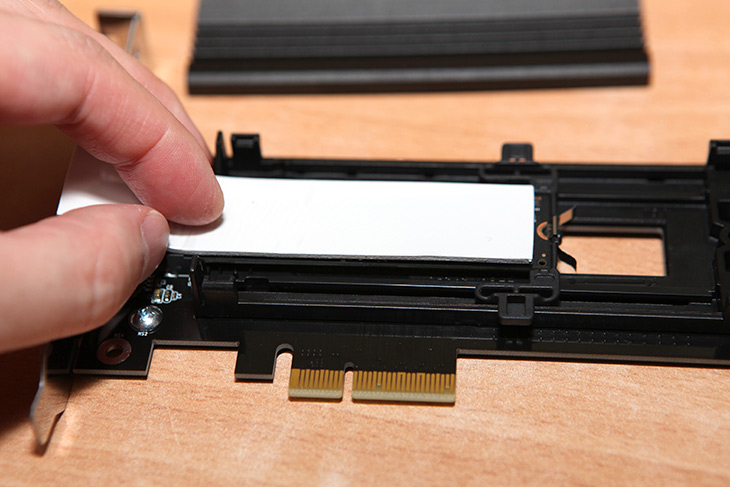

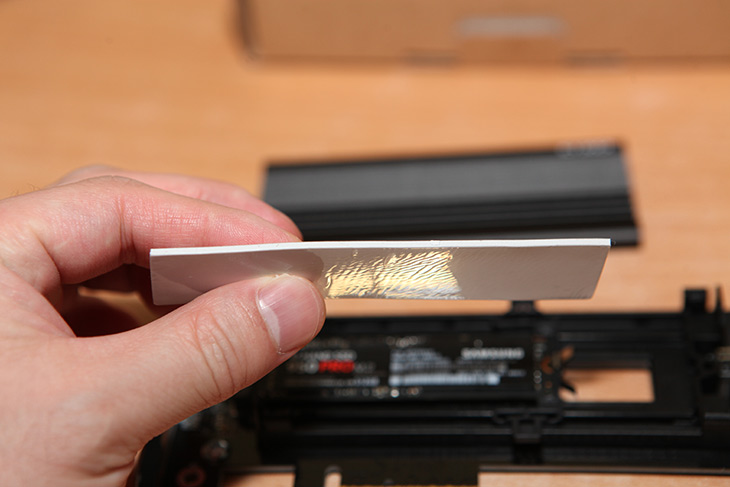

방열판을 올리기 전에 써멀을 붙여줍니다. 써멀패드는 약간 두꺼운 형태 인데요. M.2 SSD의 모양이 다 똑같지는 않으므로 중간에 채워서 열을 전달하는 물질인 써멀패드를 이용하는 것 입니다.



길이는 22110에 맞춰서 만들어져 있으므로 필요한 길이로 잘라서 사용하면 됩니다. 대부분은 M.2 2280을 많이 사용하죠

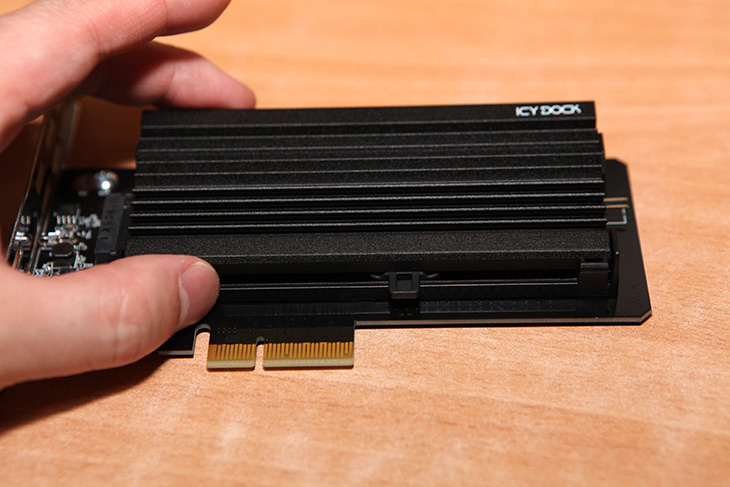

방열판을 다시 고정시키면 설치가 끝나게 됩니다. 설치가 무척 간단하고 필요한 SSD를 골라서 끼워서 사용할 수 있는게 장점 입니다. 그러면서도 최대 속도를 다 이용할 수 있죠.

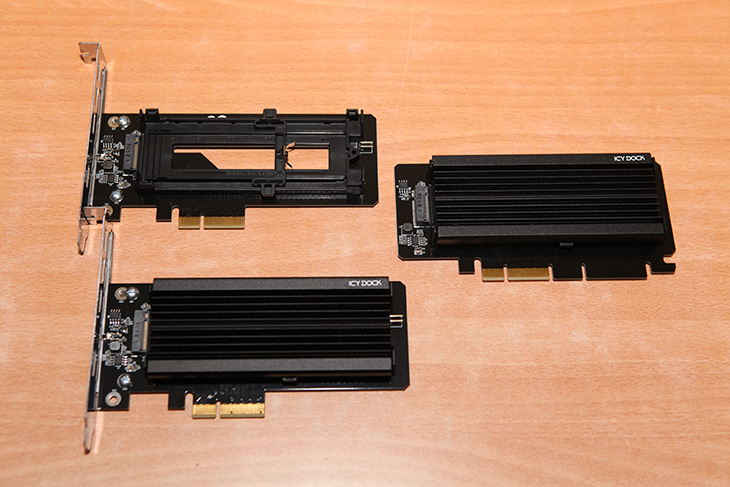

위에서 부터 아래 순서로 차례대로 EZConvert Ex MB987M2P-B, EZConvert Ex Pro MB987M2P-2B, EZConvert Ex Pro MB987M2P-1B 입니다. 형태가 약간씩 다르지만, 기본적인 역할은 동일 합니다. 작업 환경에 따라서 편한 제품을 선택해서 사용하면 됩니다.

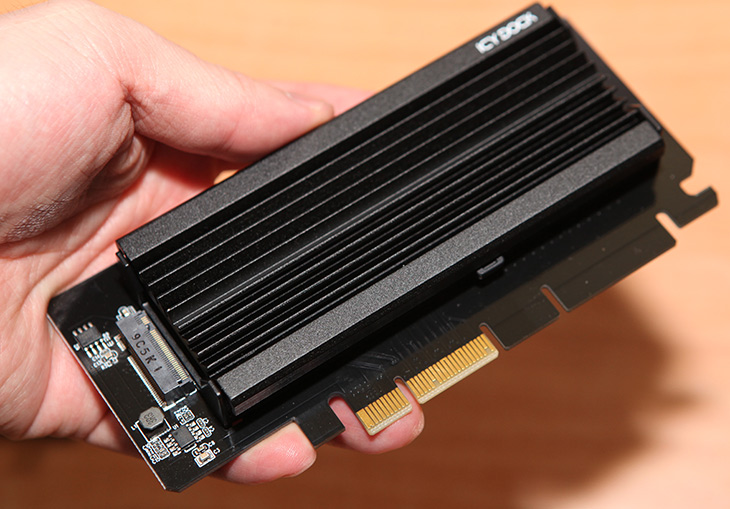

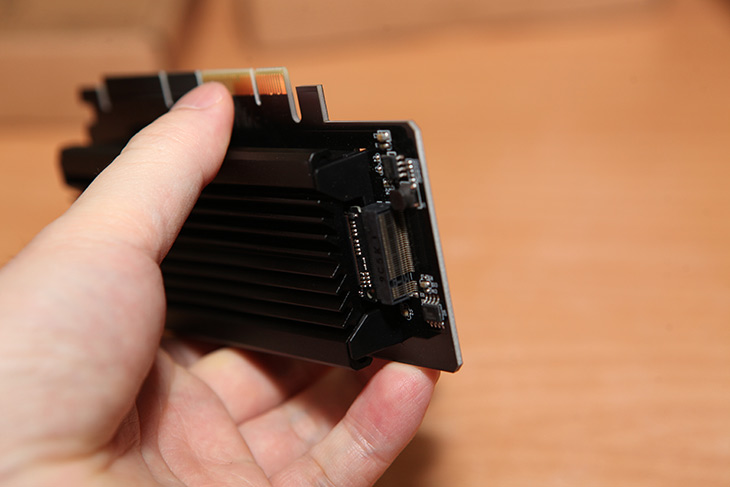

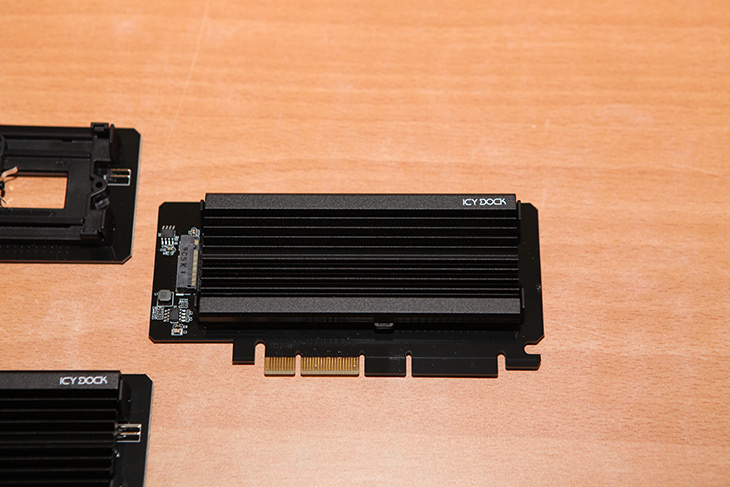

EZConvert Ex Pro MB987M2P-2B를 실제로 사용을 해보려고 합니다. 이 제품은 슬롯에 볼트를 고정할 필요가 없는 형태로 실제로 툴이 전혀 없어도 설치가 가능 합니다.

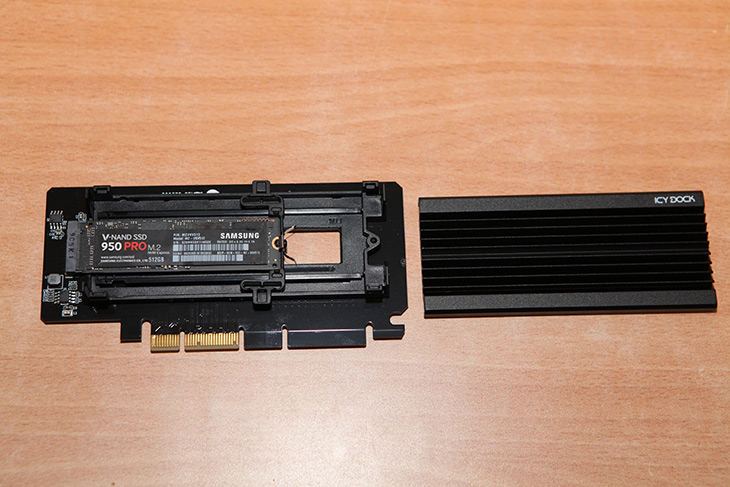

방열판을 열고, SSD를 고정했습니다. 설치도 무척 간단하고 디자인도 멋지네요.



다만 EZConvert Ex Pro MB987M2P-2B는 슬롯만으로 고정하는 형태이므로 PCIe x16짜리 슬롯이 필요 할 수 있습니다.  실제로 사용하는것은 x4이지만 사용상 x16 x8 x4 모두 다 설치는 가능합니다. 근데 메인보드에 방열판이 있는 경우 간섭이 생겨서 x16에 설치가 될 수 도 있습니다.

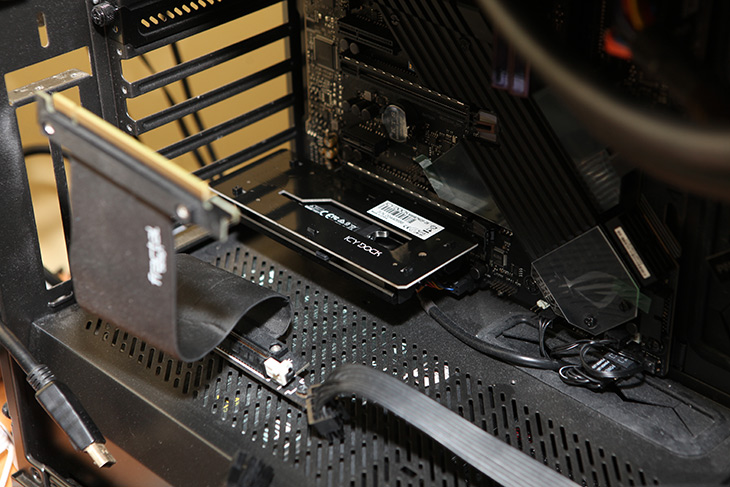

컴퓨터 메인보드에 실제로 고정을 시켜 봤습니다. 후면에 케이스에 볼트로 고정하는 형태보다는 뭔가 단단하게 고정되지는 않습니다. 하지만 사용하는것에서는 전혀 문제가 없었는데요. 잘 빠지지 않고 고정도 잘 됩니다.

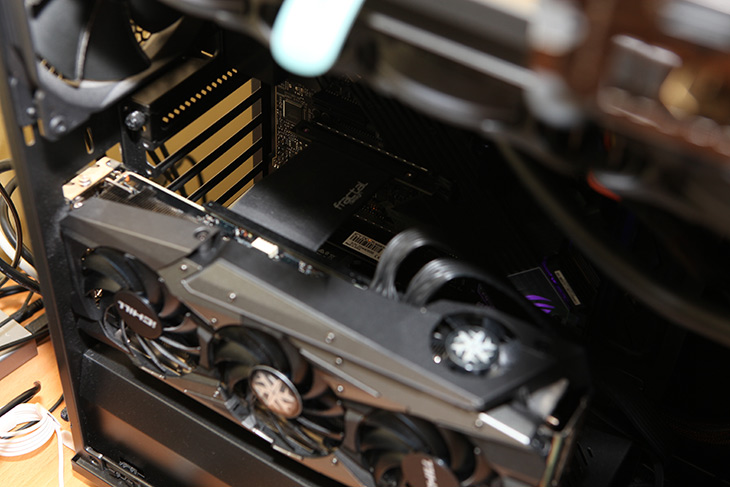

그래픽카드까지 장착을 했는데요. 제가 그래픽카드를 세워서 사용을 하는데 간섭은 전혀 없었습니다.

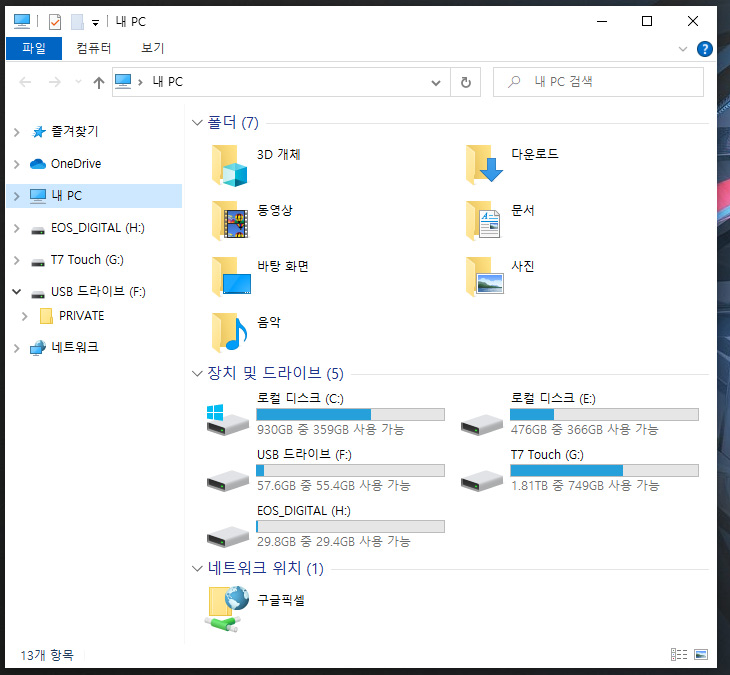

연결한 저장장치는 인식을 잘 하는군요.

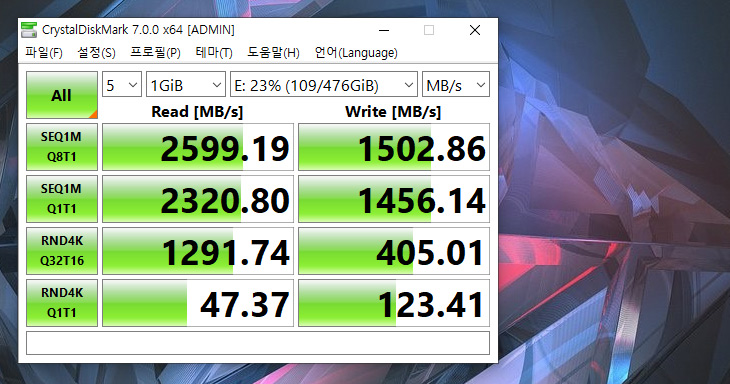

크리스탈디스크마크를 돌려보니 속도도 잘 나옵니다. 더 빠른 SSD를 장착해서 테스트 해보면 속도거 더 잘 나올 것 같습니다.

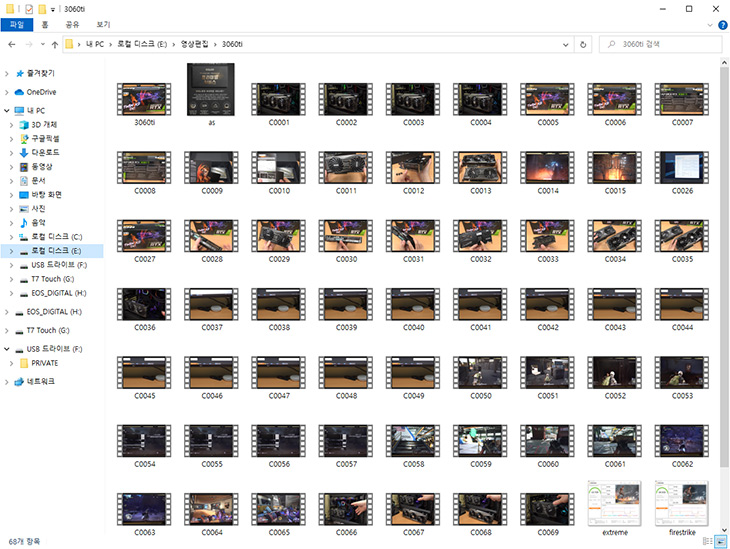

저장장치의 영상파일이나 사진파일도 무척 빨리 읽어 옵니다. M.2 NVMe 슬롯이 메인보드에 없거나 또는 여유가 없는 경우라면 메인보드에 연결해서 이렇게 활용이 가능합니다. 쉽고 간단하게 분리하고 다시 재장착도 가능하니 편리하네요.

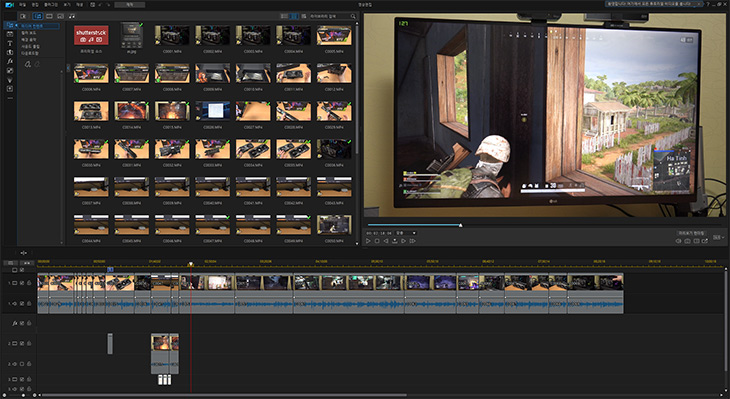

영상편집작업도 해 봤는데요. 확실히 SSD가 속도가 빠르므로 전혀 불편함이 없습니다. 저도 어느순간부터는 HDD를 잘 안쓰고 SSD만 사용하고 있는데요. 아무래도 작업효율에서 가장 중요한 부분은 저장장치의 속도이기 때문이죠. NVMe SSD처럼 빠른 저장장치를 간단하게 추가하고 더 많이 연결시키고 싶은 분들은 제품을 활용해보면 좋을 것 같습니다.



일반적으로는 고정해서 사용하는 제품이지만, 자주 옮겨서 사용하거나 슬롯의 간섭이 있거나 하면 EZConvert Ex Pro MB987M2P-2B를 써보면 좋을 것 같습니다.

MB987M2P-B_EZConvert 시리즈_U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS_ICY DOCK manufacturer Removable enclosure, Screwless hard drive enclosure, SAS SATA Mobile Rack, DVR Surveillance Recording, Video Audio Editing, SATA portable hard drive enclosure



MB987M2P-B_EZConvert 시리즈_U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS_ICY DOCK manufacturer Removable enclosure, Screwless



www.icydock.com

MB987M2P-1B_EZConvert 시리즈_U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS_ICY DOCK manufacturer Removable enclosure, Screwless hard drive enclosure, SAS SATA Mobile Rack, DVR Surveillance Recording, Video Audio Editing, SATA portable hard drive enclosure



MB987M2P-1B_EZConvert 시리즈_U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS_ICY DOCK manufacturer Removable enclosure, Screwless



www.icydock.com

MB987M2P-2B_EZConvert 시리즈_U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS_ICY DOCK manufacturer Removable enclosure, Screwless hard drive enclosure, SAS SATA Mobile Rack, DVR Surveillance Recording, Video Audio Editing, SATA portable hard drive enclosure



MB987M2P-2B_EZConvert 시리즈_U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS_ICY DOCK manufacturer Removable enclosure, Screwless



www.icydock.com

이글은 제작비 지원을 받아 작성 되었습니다.
